XB42W泄爆阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

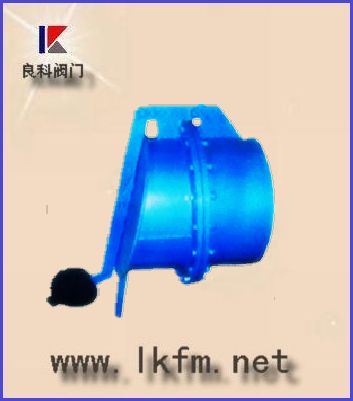

XB42W泄爆阀由阀体、爆破膜、夹持器、阀盖、重锤等零件组成。爆破膜装在夹持器中间，与阀体用螺栓连接。系统超压时，爆破膜破裂，瞬间泄压，阀盖弹起后在重力作用下复位。XB42W泄爆阀在更换爆破膜时需垂直向上掀起阀体及夹持器。爆破膜由用户根据工艺特性自备，主要适用于建材、冶金、石油、化工等行业部门。

◆主要性能：

型号	XB-61 XB-42
适用于爆破计算压力（绝）MPa	0.1
强度试验压力MPa	1.5
工作温度℃	压缩易爆气体
适用介质	压缩易爆气体

◆主要零件材料：

零件名称	阀体	连接体	杠杆	阀盖	密封圈	膜片
材料	碳素钢	碳素钢	碳素钢	碳素钢	橡胶	合金铝

◆XB-61、XB-42泄爆阀主要外形及连接尺寸表

DN	D	n-φd	D1	b	L	L1	H	重量kg
300	440	12-φ22	395	16	880	250	250	52
350	490	12-φ22	445	16	907	250	275	69
400	540	16-φ22	495	16	1010	250	300	77
450	595	16-φ22	550	16	1060	252	325	83
500	645	20-φ22	600	20	1180	300	370	112
600	755	20-φ26	705	20	1280	300	420	152
700	860	24-φ26	810	20	1390	300	470	193
800	975	24-φ30	920	20	1480	300	520	165
900	1075	24-φ30	1020	20	1590	350	600	335
1000	1175	28-φ30	1120	20	1680	350	650	375

订货须知：

一、①泄爆阀产品名称与型号②泄爆阀口径③泄爆阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司泄爆阀型号，请按泄爆阀型号直接向我公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
