F46HL炉顶放散阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

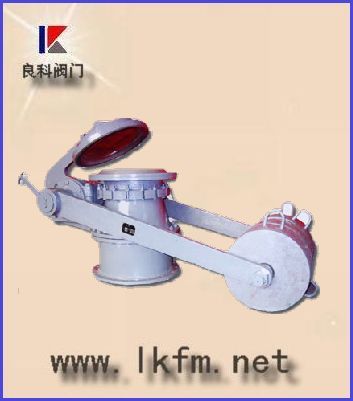

F46HL炉顶放散阀通过拉动杠杆系统来实现阀门的启闭动作。由于采用轴承定位，该阀具有操作灵活，密封可靠，寿命长等特点。本阀门用于高炉休风时将炉中的煤气排放入天空，可保证高炉系统的安全。

DN	D	D1	D2	B-F	N-D	A	B	C	F	G	H	H1	质量（kg）
200	445	400	300	20-4	12-22
250	505	460	350	21-4	16-22
300	565	515	400	21-4	12-25/26	1220	1450	470	730	620	580	110	610
350	615	565	450	24-4	20-26
400	670	620	500	26-4	20-26

型号规格	除尘器放散阀 FS45X-2.5 FS45W-2.5	炉顶放散阀 FS65W-0. 2 FS65H-0.2	蝶式放散阀 DFS43W-2.5 DFS943W-2.5 （ 4 ）
公称压力 Mpa	0.25	0.02	0.25 （ 0.4 ）
适用温度 ℃	≤300
开启角度	≈45	≈45	≈60
适用介质	空气煤气含尘气体
法兰连接尺寸	均执行 GB2555-81PN6 标准

FS45X-2.5 FS45W-2.5		FS65W-0. 2 FS65H-0.2		DFS43W-2.5 DFS943W-2.5 ( 4 )
零件名称	材料	零件名称	材料	零件名称	材料
阀座	HT-200 或 A3	阀体	A3 组焊	阀体	A3 组焊或 HT-200
阀盖	HT-200 或 A3	阀座	HT-200 或 A3	阀板	A3
杠杆	A3	阀盖	HT-200 或 A3	阀杆	45
限制器	A3	杠杆	A3	连杆	45
重捶	HT-150	重捶	HT150	活塞	HT-200
		轴	45	排风筒	A3
		轴承座	HT150	涨圈	HT-200

订货须知：
一、①F46HL炉顶放散阀产品名称与型号②F46HL炉顶放散阀口径③F46HL炉顶放散阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司的F46HL炉顶放散阀型号，请按F46HL炉顶放散阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
