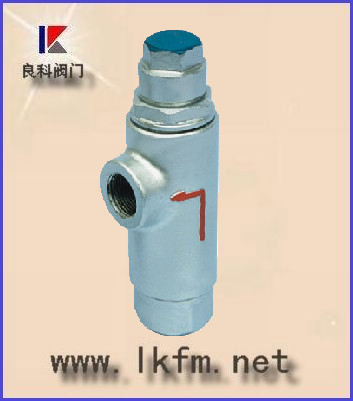

液体膨胀式疏水阀的内部结构是一个不锈钢波纹管为主要动作元件，内充一种汽化温度低于水饱和温度的液体。当装置启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀心在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭。阀前始终存有高温凝结水，无蒸汽泄漏，节能效果好。

液体膨胀式疏水阀型号规格外型尺寸表

产品型号	能径	连接方式	工作压力范围 (Mpa)	排水温度调节范围 (℃)	高允许温度	阀体材料	外型尺寸
产品型号	能径	连接方式	工作压力范围 (Mpa)	排水温度调节范围 (℃)	高允许温度	阀体材料	L	H1	H2	W
CS14F-16C (角式)	15	螺纹	0.01-1.6	60-120	220	WCB		61.5	79
	20							61.5	79
	25							61.5	79
CS14F-16C (直通式)	15	螺纹	0.01-1.6	60-120	200	HT200	90	110	30	42
	20						90	110	30	42
	25						95	110	33	46
CS44F-16C	15	法兰	0.01-1.6	60-120	220	WCB	150	24.5	165	42
	20						150	24.5	165	42
	25						160	24.5	165	46
	32						210	143	31	61
	40						230	147	35	61
	50						230	151	39	61

产品订货须知：
㈠液体膨胀式疏水阀产品名称与型号㈡液体膨胀式疏水阀公称压力㈢液体膨胀式疏水阀公称通径㈣液体膨胀式疏水阀连接法兰标准㈤液体膨胀式疏水阀阀体材质㈥液体膨胀式疏水阀额定流量系数㈦液体膨胀式疏水阀工作介质㈧液体膨胀式疏水阀介质温度㈨液体膨胀式疏水阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司液体膨胀式波纹管疏水阀型号，请按液体膨胀式波纹管疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
