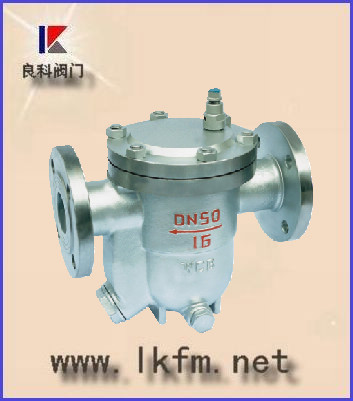

CS41H型自由浮球式疏水阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

自由浮球式疏水阀是目前国内先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。自由浮球式蒸汽疏水阀的独特优点：是选用内置排空气阀，非常灵敏，工作质量高，能延长自自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的大优点是不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，小过冷度为 0℃ ，能使加热设备达到佳工作效率；它的低工作压力 0.01Mpa ，大背压率 ≤85% 。

自由浮球式疏水阀是石油、化工、印染、制药、造纸、食品等工业加热设备理想的疏水阀。

自由浮球式疏水阀规格及技术参数：

公称通径（ DN ）： 15-150 ；

公称压力（ PN ）： 1.6-4.0Mpa ；

高工作压力 (PMO) ： 0.2-1.6 Mpa ；

高工作温度 (TMO) ： 350 ℃；

工作介质：蒸汽凝结水；

无负荷漏气率小于 3% ；过冷度 0.5%

高工作压力

自由浮球式疏水阀工作原理：

自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭；装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

自由浮球式疏水阀排水量表

型号	通径 (mm)	高工作压力	不同压差 (△P)下的排水量（Kg/h)
型号	通径 (mm)	高工作压力	0.5	0.2	0.4	0.6	0.8	1.0	1.2	1.6	2.0	2.5	3.0	3.5	4.0
CS11H-16 CS11H-16C CS41H-16	15 20 25	0.4	310	500	620
		0.8	260	390	500	550	580
		1.2	300	340	370	400	430	460	490
		1.6	260	290	320	350	380	410	440	470
CS11H-16 CS41H-16 CS11H-16C CS41H-16C CS41H-25 CS41H-40	15 20 25	0.4	490	750	980
		0.8	430	650	760	820	890
		1.2	400	510	570	620	700	760	820
		1.6		390	450	510	570	620	700	760
		2.5				280	340	380	440	500	560	620
		4.0							290	330	380	430	480	520	560
CS41H-16 CS41H-16C CS41H-25 CS41H-40	25 32 40 50	0.4	1850	2500	2980
		0.8	1250	1900	2100	2450	2750
		1.2	900	1450	1650	1900	2100	2250	2400
		1.6		1200	1560	1450	1450	1650	1750	2100
		2.5				700	850	950	1050	1200	1350	1650
		4.0						700	750	800	860	920	980	1050	1150
CS41H-16 CS41H-16C CS41H-25 CS41H-40	40 50	0.4	2800	4250	5800
		0.8	1800	2980	3650	4250	4750
		1.2		2500	3000	3450	3900	4100	4500
		1.6		2150	2650	3000	3300	3600	3950	4100
		2.5					2100	2650	3000	3300	3650	3900
		4.0						1000	1350	1650	1950	2250	2500	2750	3000
CS41H-16 CS41H-16C CS41H-25 CS41H-40	50 65 80 100 150	0.4	5000	8500	11500
		0.8	4200	6200	7800	8900	9500
		1.2	2200	3600	4700	5500	6200	6800	7600
		1.6		3600	4400	5000	5400	5900	6100	6800
		2.5				3200	3600	3900	4200	4700	5100	5400
		4.0						2850	3000	3250	3700	3950	4050	4400	5000

产品订货须知：
㈠自由浮球式疏水阀产品名称与型号㈡自由浮球式疏水阀公称压力㈢自由浮球式疏水阀公称通径㈣自由浮球式疏水阀连接法兰标准㈤自由浮球式疏水阀阀体材质㈥自由浮球式疏水阀额定流量系数㈦自由浮球式疏水阀工作介质㈧自由浮球式疏水阀介质温度㈨自由浮球式疏水阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司自由浮球式疏水阀型号，请按自由浮球式疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
