ZZC/ZZV氮封装置

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

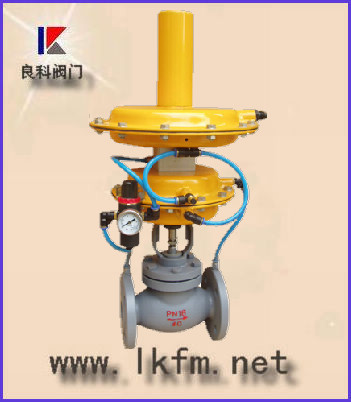

氮封装置主要用于储罐顶部氮气压力恒定控制，以保护罐内物料不被氮化及储罐安全。氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。

【产品特点】

氮封装置的供（泄）氮压力设定方便，且可在连续生产的条件下进行；
氮气压力设定范围广，低至0.5Kpa（50mm.w.c）,高至Kpa，比值达132倍，压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。
调整：
供氮压力调整：在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa（100mm.w.c）,通过调节调整螺丝2以改变弹簧3的预压缩（拉伸）量来达到；
泄氮压力调整：在ZZDQ快速泄放阀在的压力控制器部分，通过调整座3，改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁，泄氮设定值应远离供氮压力值，如2Kpa（200mm.w.c）;
呼吸阀高定值调整：在上述两设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀设定值应大于泄压设定值。

【氮封装置-零件材料】

零件名称	材料
阀体	ZG230-450 ZG1Cr18i9Ti
阀杆、阀芯、阀座	1Cr18i9Ti
膜片	丁腈橡胶夹增强绦纶织物
弹簧	60Si2Mn
波纹管	1Cr18i9Ti

【氮封装置-主要技术参数】

公称通径DN(mm)	20	25	32	40	50	65	80	100
额定流量系数（KV）	8	11	20	32	50	80	100	160
额定行程（mm）	6	8		10		15		20
公称压力PN(Mpa)	0.10
压力调节范围（MP a）	0.5∽5.5、5∽10、9∽14、13∽19、18∽24、23∽28 27∽33、31∽38、36∽44、42∽51、49∽58、56∽66
介质温度（℃ ）	≤80℃
调节精度（％）	±10
允许泄漏量（L/h）	10ˉ4×阀额定容量

【氮封装置-规格及重量】

外形尺寸

公称通径DN	20	25	32	40	50	65	80	100
A	192			232		308
H	629	631	652	666	689	797	837	1050
L	150	160	180	200	230	290	310	350
G(Kg)	18	19	21	23	25	37	50	59

法兰规格单位：mm

公称通径DN	20	25	32	40	50	65	80	100
D	105	115	140	150	165	185	200	220
D1	75	85	100	110	125	145	160	180
B	16		18		20		22
n-ф	4-14		4-18				8-18
f1×D2	2×56	3×65	3×76	3×84	3×99	3×118	3×132	3×156

【氮封装置安装事项】

（1）安装前，检查整机零件是否缺损与松动，对管道应进行清洗，介质流向应与阀体上的箭头指向一致。

（2）为便于现场维护与操作，阀四周应留有适当空间与设置旁路手动阀，阀组安装方案。

（3）阀门应正立垂直安装在水平管道上，阀体与管道的法尘连接，要注意同轴度，并应安装在环境温度不超过-25～55℃的场合使用。

产品订货须知：
㈠氮封装置产品名称与型号㈡氮封装置公称压力㈢氮封装置公称通径㈣氮封装置连接法兰标准㈤氮封装置阀体材质㈥氮封装置额定流量系数㈦氮封装置工作介质㈧氮封装置介质温度㈨氮封装置是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司氮封装置型号，请按氮封装置型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
