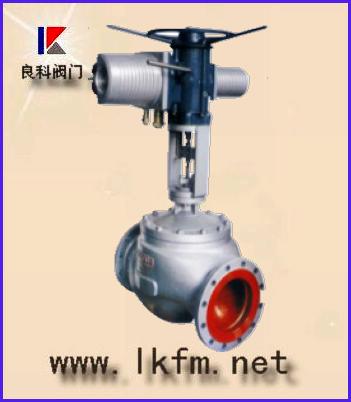

SZRQM智能型电动调节阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

SZRQM系列智能型电动调节阀是一种压力平衡式调节阀。配用RQM系列智能型电动执行机构，总体结构紧凑、重量轻、稳定性好、防护等级高。因而智能型电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动调节系统中。

【智能型电动调节阀主要零件材料】
　阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
　阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
　阀杆、推杆：2Cr13、1Cr18Ni9Ti
　衬　　　套：2Cr13
　填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹

【智能型电动调节阀主要技术参数】
　●电动执行机构主要技术参数
　　输出推力：44～550KN
　　（输出调节推力：5.71～47.05KN）
　　（输出额定关闭推力：8.4～63.15KN）
　　位置控制基本误差：（设定行程时间≥25秒）±1%
　　重复性误差：（设定行程时间≥25秒）≤1%
　　死　　　区：0.1%～9.9%可调
　　输出额定负载止下启动频率：1200次/小时
　　输入信号：4～20mA/100Ω，2～10mA/100Ω,DC24V开关量。
　　供电电源：380±10%VAC，50Hz
　　相对温度：≤95%
　　环境温度：-30℃～+70℃
　　防爆等级：ExdⅡBT4
　　防扩等级：IP68
　　输入输出通道均采用光电隔离

电动调节阀-调节机构主要技术参数

公称通径DN（mm）　（阀芯直径dn）		20				25	32	40	50	65	80	100	125	150	200	250	300
		(10)	(12)	(15)	(20)
额定流量　系数Kv	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L（mm）		10				16		25		40			60			100
固有流量特性		直线、等百分比
固有可调比R		50:1
允许泄漏量		硬阀座：Ⅳ级、软阀座：Ⅵ级
公称压力PN（MPa）		1.6、4.0、6.4
工作温度　t（℃）	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～560
	低温型	-60～-100、-100～-200、-200～-250

产品订货须知：
㈠智能型电动调节阀产品名称与型号㈡智能型电动调节阀公称压力㈢智能型电动调节阀公称通径㈣智能型电动调节阀连接法兰标准㈤智能型电动调节阀阀体材质㈥智能型电动调节阀额定流量系数㈦智能型电动调节阀工作介质㈧智能型电动调节阀介质温度㈨智能型电动调节阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司智能型电动调节阀型号，请按智能型电动调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
