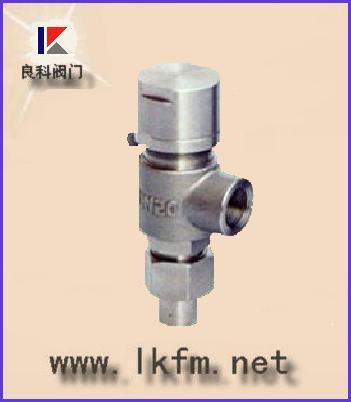

AH21F型安全回流阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

AH21F型安全回流阀，该阀门安装在管道上和贮罐、球罐上，保护设备内介质压力异常升高到规定值时。阀门自动开启，继而全量排放，起到保护设备安全的作用。适用于大多数的管路上。

一、主要设计参数

设计、制造：GB/T12243
法兰连接：JB/T79-94、GB9113-2000
结构长度：GB12221-89
公称通径：DN15~DN50mm
公称压力：PN1.6、2.5、4.0MP。

二、主要性能参数

公称压力	壳体试验	密封试验	开启压力	适用介质	适宜温度
1.6	2.4	0.9PK	用户确定	液化气、天然气等非腐蚀性介质	-40~+80℃
2.5	3.75
4.0	4.4

三、主要零件材料

阀体、阀盖	阀座、阀瓣、阀杆	弹簧	密封面
WCB	铬不锈钢	铬钒钢	聚四氟乙烯

四、主要外形尺寸

DN-JIS		L	h	G	D	D1	do	H
mm	in	L	h	G	D	D1	do	H
15	1/2	35	60	1/2	20	15	12	64
20	3/4	40	68	3/4	25	20	16	68
25	1	50	78	1	31	25	20	105
32	11/4	115	100	11/4	进口法兰连接 Inlet of Flange		25	250
40	11/2	120	110	11/2			32	270
50	2	135	120	2			40	380

订货须知：
一、①安全回流阀产品名称与型号②安全回流阀口径③安全回流阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司的安全回流阀型号，请按安全回流阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
