H71H/W对夹升降式止回阀|旋启式止回阀|对夹式止回阀|静音止回阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

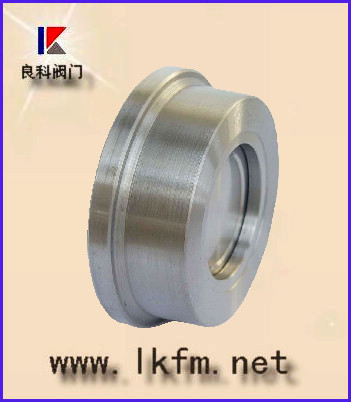

对夹升降式止回阀

对夹升降式止回阀主要技术参数：

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体	密封
SH71W-16P	1.6	2.4	1.76	≤200	水、蒸体、油品等
SH71H-25Q	2.5	3.75	2.75	≤235
SH71W-25H				≤300
SH71W-25P				≤200	硝酸等腐蚀性介质
SH71W-40H	4.0	6.0	4.4	≤300	水、蒸体、油品等
SH71W-40P				≤200	硝酸等腐蚀性介质

规格型号	阀体	阀瓣	弹簧
SH71H-16Q、H71H-25Q	QT400-15	25	50CrCA
SH71W-25H、H71W-40H	2Cr13	1Cr13	1Cr18Ni9Ti
SH71W-16P、H71W-25P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

对夹升降式止回阀规格尺寸表：

公称压力 MPa	公称通径 DN	尺寸（mm）
公称压力 MPa	公称通径 DN	L	D1	D2	D3	D4	D5
PN1.0MPa PN1.6MPa	15	16	52	15	24	31	40
	20	19	62	19	30	40	50
	25	22	72	24	35	47	58
	32	28	83	31	46	56	68
	40	31.5	93	39	55	66	78
	50	40	108	48	65	78	90
	65	46	128	62	80	95	110
	80	50	142	76	96	110	128
	100	60	162	95	115	132	150
	125	90	192	110	125	135	-

订货须知：
一、①对夹升降式止回阀产品名称与型号②对夹升降式止回阀口径③对夹升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定对夹升降式止回阀型号，请按对夹升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由良科阀门专家为您审核把关。
