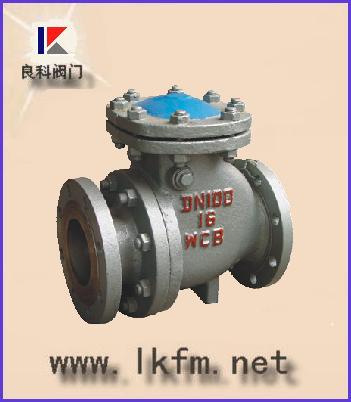

PH44H排渣止回阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

PH44H排渣止回阀,该产品主要适用于不超过6.4MPa、工作温度≤100℃的矿山、冶金、电力、化工、污水排放等行业输送矿浆、砂浆、污水

产品型号	公称压力	密封试验压力	强度试验压力	工作温度	适用介质
PH44H-10C	1.0	1.1	1.5	≤120C°	矿浆渣水
PH44H-16C	1.6	1.76	2.4
PH44H-25	2.5	2.75	3.75
PH44H-40	4.0	4.4	6.0

排渣止回阀主要零件材料:

零件名称	材料
	10C	16C	25	40	64
阀体阀盖	WCB
阀座	WCB堆焊85铬锰
闸瓣	WCB+堆焊85铬锰
摇杆	2Crl3或1Crl8Ni9Ti

、灰渣混合物介质，作为止回装置。

尺寸mm 公称公称通径DN 压力MPa		D	K	d	D1	f	F1	b	L	Z-d0	H	W(kg)
1.0C	100	220	180	156	3	3	3	22	292	8-φ18	270	63
	125	250	210	184	184	3	184	22	330	8-φ18	280	80
	150	285	240	211	211	3	211	24	356	8-φ18	290	120
	200	340	295	266	266	3	266	24	495	8-φ22	345	200
	250	395	350	319	319	3	319	26	622	12-φ22	412	250
	300	445	400	370	370	4	370	26	698	12-φ22	468	320
	350	505	460	429	429	4	429	26	787	16-φ22	524	400
	400	565	515	480	480	4	480	26	900	16-φ26	600	517
	450	615	565	530	530	4	530	28	918	20-φ26	670	610
	500	670	620	582	582	4	582	28	978	20-φ26	750	705
1.6C	100	220	180	156	156	3	156	22	292	8-φ18	270	63
	125	250	210	184	184	3	184	22	330	8-φ18	280	90
	150	285	240	211	211	3	211	24	356	8-φ22	290	130
	200	340	295	266	266	3	266	24	495	12-φ22	345	210
	250	405	355	319	319	3	319	26	622	12-φ26	412	260
	300	460	410	370	370	4	370	28	698	12-φ26	468	330
	350	520	470	427	429	4	429	30	787	16-φ26	524	415
	400	580	525	480	480	4	480	32	900	16-φ30	600	532
	450	640	585	548	548	4	548	34	918	20-φ30	670	625
	500	715	650	609	609	4	609	36	978	20-φ33	750	720
2.5	100	235	190	156	156	3	156	24	356	8-φ22	270	65
	125	270	220	184	184	3	184	26	400	8-φ26	280	95
	150	300	250	211	211	3	211	28	444	8-φ26	290	140
	200	360	310	274	274	3	274	30	533	12-φ26	345	230
	250	425	370	330	330	3	330	32	622	12-φ30	421	280
	300	485	430	389	389	4	389	34	711	16-φ30	468	350
	350	555	490	448	448	4	448	38	838	16-φ33	524	440
	400	620	550	503	503	4	503	40	864	16-φ36	600	550
	450	670	600	548	548	4	548	42	978	20-φ36	670	650
	500	730	660	609	609	4	609	44	1016	20-φ36	750	750
4.0	100	235	190	156	150	3	3.5	24	356	8-φ22	270	80
	125	270	220	184	176	3	3.5	26	400	8-φ26	280	115
	150	300	250	211	204	3	3.5	28	444	8-φ26	290	150
	200	375	320	284	260	3	3.5	34	533	12-φ30	345	240
	250	450	385	345	313	3	3.5	38	622	12-φ33	412	290
	300	515	450	409	364	4	3.5	42	711	16-φ33	468	360
	350	580	510	465	422	4	4	46	838	16-φ36	524	450
	400	660	585	535	474	4	4	50	864	16-φ39	600	560
	450	685	610	560	524	4	4	50	978	20-φ39	670	660
	500	755	670	615	576	4	4	52	1016	20-φ42	750	770

订货须知：
一、①排渣止回阀产品名称与型号②排渣止回阀口径③排渣止回阀是否带附件以便我们的为您正确选型.
二、若已经由设计单位选定良科阀门公司的排渣止回阀型号，请按排渣止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
