产品介绍

对夹旋启式止回阀是止回阀中具有短结构的一种，主要适用于各种液体管道系统，具有密封性能好，占用空间小，重量特轻，结构紧凑，维修简单方便等到特点。

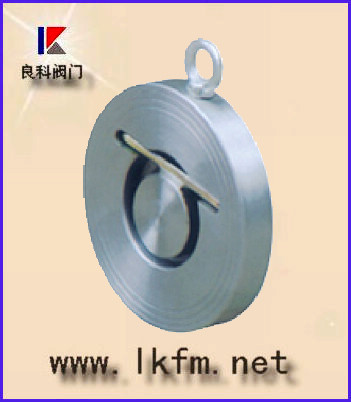

产品名称：对夹旋启式止回阀

二、对夹旋启式止回阀主要技术参数：

型号	公称压力	试验压力PS(MPa)		工作温度 (℃)	适用介质
型号	PN(MPa)	壳体	密封	工作温度 (℃)	适用介质
1Jl77X LJH77H LJH77Y LJll77W	1.0	1.5	1.1	软密封： 100～225 硬密封 200～550	水、油品、气体、硝酸等
	1.6	2.4	1.76
	2.5	3.75	2.75
	1.0	6.0	4.4
	6.4	9.6	7.0

三、对夹旋启式止回阀主要零件材料：

零件名称	材料
零件名称	LJH77X-10C、25 16、40	LJH77H-16C、40 25、64	IJH77Y25I 40I164I	LJH77W10C、25 16C、40	LJH77W-10P、25P 16P、40P
阀体、蝶板	铸钢WCB		铬钼钢	铸钢WCB	lCrl8Ni9Ti
阀杆	2Crl3	lCrl8N19Tl	铬钼钢	20r13	lCrl8Ni9Ti
阀体密封副	-	堆焊合金钢	堆焊硬质合金	-	-
助关弹簧	lCrl8N19Ti	耐热合金			1Crl8Ni9Ti

四、对夹旋启式止回阀主要外形尺寸：

公称通径 DN(mm)	L	D2	D3		公称通径 DN(ram)	L	D2	D3
公称通径 DN(mm)	L	D2	LJH77X	LJH77H LJH77Y LJH77W	公称通径 DN(ram)	L	D2	LJH77X	LJH77H LJH77Y LJH77W
50	43	100	43	46	400	140	485	376	390
80	64	1 05	7l	80	d50	152	545	427	427
100	64	155	91 5	94	500	152	608	479	490
125	70	185	115	118	600	178	718	579	588
150	76	210	14l	145	700	229	800	675	686
200	89	265	191	200	800	241	905	774	784
250	114	320	230	250	900	241	1005	875	-
300	114	375	290	300	1000	300	lll5	974	-
350	127	435	340	340	1200	360	1325	1165	-

订货须知：
一、①对夹旋启式止回阀产品名称与型号②对夹旋启式止回阀口径③对夹旋启式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定对夹旋启式止回阀型号，请按对夹旋启式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们良科阀门专家为您审核把关。
