设 计 标 准
设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999
说 明

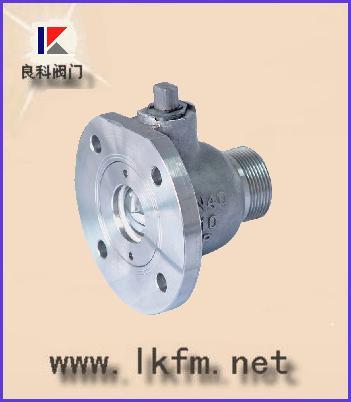

该阀是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的理想产品。
一、设计规范
遵循GB/T12237，APl 608, API 6D标准
|
公称通径DN |
主要外形尺寸和连接尺寸mm | |||||||||
|
D |
D1 |
D2 |
z-φd |
n-φd |
L |
L0 |
H |
b1 |
b2 | |
|
25 |
235 |
85 |
125 |
4-φ14 |
4-φ14 |
120 |
220 |
115 |
15 |
22 |
|
40 |
235 |
110 |
160 |
4-φ18 |
4-φ18 |
135 |
250 |
130 |
19 |
22 |
|
50 |
230 |
125 |
190 |
4-φ18 |
8-φ14 |
160 |
250 |
125 |
14 |
20 |
|
80 |
245 |
160 |
210 |
4-φ18 |
8-φ14 |
200 |
400 |
184 |
15 |
22 |
良科阀门公司订货须知：
一、①放料球阀产品名称与型号②放料球阀口径③放料球阀是否带附件以便我们的为您正确选型④放料球阀的使用压力⑤放料球阀的使用介质的温度。
二、若已经由设计单位选定良科阀门公司的放料球阀型号，请按放料球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
