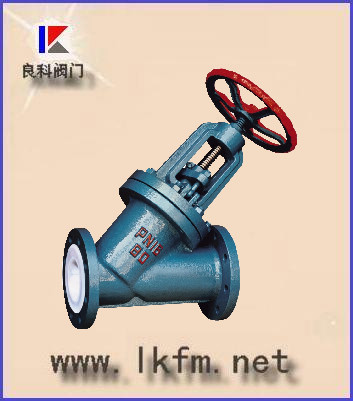

衬里直流截止阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

J45J-6衬里直流截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。

“衬里直流截止阀”只适用于全开和全关，不允许作调节和节流。 “衬里直流截止阀” 属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关“衬里直流截止阀” 的力比开“衬里直流截止阀 ”的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

衬里直流截止阀性能规范：

公称压力 Nominal pressure		PN1.6MPa
强度试验(Ps) Shell test	密封耐压 Seal pressure	PN1.6MPa
	阀体耐压 body pressure	PN2.4MPa
工作压力 working pressure		PN1.6MPa
使用温度 working temperature	J45F2-1.6	-50°C-+120°C
	J45F46-1.6	-50°C-+120°C
适用介质 Suitable medium		强腐蚀性介质 Strong corrosive medium

衬里直流截止阀主要零件材料：

名称 Name	材料 Material
阀体 Body	ZG25II外壳内衬F46或衬F2或PFA
阀盖 Bonnet	ZG25IIF46或衬F2或PFA
阀瓣 Disc	优炭钢衬包F46或衬F2或PFA
阀杆 Stem	优炭钢
填料 Packing	F4U形圈
填料压盖 Gland flange	ZG25II
阀杆螺母 Stem nut	ZHMn58-2-2
定位螺母 Adjusting nut	HT200
垫片 Gasket	F4
手轮 Handwheel	HT200

衬里直流截止阀主要外形尺寸和连接尺寸：

公称通径 DN(mm)	主要外形尺寸和连接尺寸 Main outline dimensions and connection dimensions
公称通径 DN(mm)	L	D	D 1	D 2	b	f	d	z	D 0	H	H 1
25	160	115	85	65	18	3	14	4	100	220	236
32	180	135	100	78	18	3	18	4	120	251	273
40	200	145	110	85	20	3	18	4	140	283	306
50	230	160	125	100	20	3	18	4	160	316	344
65	290	180	145	120	22	3	18	4	180	353	383
80	310	195	160	135	22	3	18	8	200	437	479
100	350	215	180	150	24	3	18	8	240	479	529
125	400	245	210	180	26	3	18	8	280	542	608
150	480	280	240	210	28	4	23	8	320	605	680
200	600	335	295	265	30	4	23	12	360	650	755

订货须知：
一、①衬里直流截止阀产品名称与型号②衬里直流截止阀口径③衬里直流截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司的衬里直流截止阀型号，请按衬里直流截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
