首页 » 产品中心 » 排气阀系列 > QB1排气阀 > QB1法兰式单口排气阀

QB1法兰式单口排气阀

简要描述:

免费咨询:0577-57766999

发邮件给我们:liangkepv@126.com

分享到:

QB1排气阀概述

QB1排气阀为圆桶式阀体,其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。
QB1型适用与工作温度≤80℃的管路上,作为排除管路内气体的设备。

工作原理

  管内开始注水时,浮球会慢慢向上浮起,此时本阀已进行排气。当达到一定压力的时候,浮球紧顶住橡胶圈,说明空气已全部从排气嘴排出。

零件材料

  1. 阀体、铸铁
  2. 阀盖、铸铁
  3. 浮球、不锈钢
  4. 塞头、橡胶
  5. 排气嘴、黄铜
  6. 螺丝、螺帽、元钢



主要尺寸  单位:mm

连接方式
DN
H
D
D1
Z-Φd
法兰式
15
245
195
160
4-18
20
245
195
160
4-18
25
245
195
160
4-18
丝口式
15、20
245
-
-
-
25、32
245
-
-
-
40、50
310
-
-
-

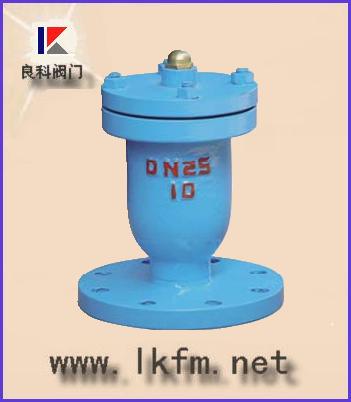

效 果 图:(如下所示)

产品订货须知:
QB1排气阀产品名称与型号㈡QB1排气阀公称压力㈢QB1排气阀公称通径㈣QB1排气阀连接法兰标准㈤QB1排气阀阀体材质㈥QB1排气阀额定流量系数㈦QB1排气阀工作介质㈧QB1排气阀介质温度㈨QB1排气阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司的QB1排气阀型号,请按QB1排气阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的良科阀门专家为您审核把关。
