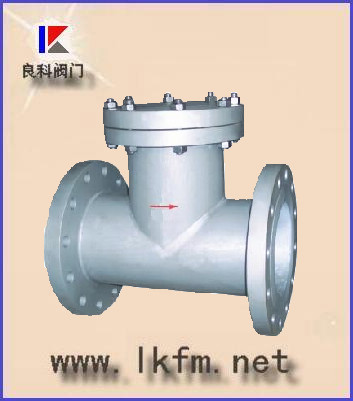

T型管道过滤器

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便

T型过滤器工作介质

1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等

2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等

3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂

4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等

T型过滤器主要性能规范：

Type
型号

Nomiaal Pressure(MPa)
公称压力

WorkingTempoature(℃)
工作温度

Filter Net Eye Number
滤网目数

Applicable media
适用介质

TG—A

2.0

300

20—150

Steam．Air．Water，Oil

YG—B

5.0

425

20—150

蒸汽、空气、水、油

T型过滤器法兰连接尺寸：

公称通径 DN	安装尺寸			排放口			有效过滤面积(m3)	重量 kg
公称通径 DN	L	L1	L2	Ⅰ	Ⅱ	Ⅲ	有效过滤面积(m3)	重量 kg
50	298	158	268	R3/8"	DN20 平面	DN20 凸面	0.00277	13.6
65	337	179	304				0.00421	18.9
80	370	195.5	330				0.00552	24
100	432	225	382				0.0088	36.3
150	557	280	482				0.01696	68.9
200	678	332.5	578				0.0355	140
250	791	383	66				0.0529	216.2
300	918	437	768				0.0686	215.

T型过滤器对焊连接尺寸：

公称通径 DN	安装尺寸			排放口			有效过滤面积(m3)	重量 kg
公称通径 DN	L	L1	L2	Ⅰ	Ⅱ	Ⅲ	有效过滤面积(m3)	重量 kg
50	402	222	46	R1/3"	DN20 平面	DN20 凸面	0.00387	8.9
65	469	255	76				0.00592	12.6
80	512	282	89				0.00811	15.8
100	590	330	105				0.013	23.4
150	773	423	143	R3/4"			0.026	47.2
200	951	510	178				0.0459	98.4
250	1099	599	216				0.0706	154.7
300	1291	691	254				0.0942	232.

订货须知：
一、①过滤器产品名称与型号②过滤器口径③过滤器是否带附件以便我们的为您正确选型.
二、若已经由设计单位选定良科阀门公司的过滤器型号，请按过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
