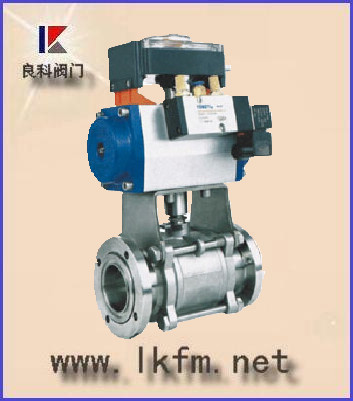

GUQ气动真空球阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

GUQ型气动高真空球阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。

【主要零部件材料】

阀体	阀杆	阀盖	密封件
不锈钢	不锈钢	不锈钢	PPL、氟橡胶、丁腈橡胶、四氟乙烯

【原理】

GUQ型气动高真空球阀采用气动执行器驱动阀杆转90o达到开关目的.

【主要技术性能】

阀门漏率	≤1.3×10^-4Pa.L/S.
适用温度	-30～+150℃ 　 -30～+150℃(PPL密封)
气源压力	0.4～0.6MPa
适用范围
连接型式	使用压力范围(Pa)
活套法兰(GB6070)	0.6×10⁶～1.3×10^-4
焊接法兰(GB6070)	1.6×10⁶～1.3×10^-4
快卸法兰(GB4982)	0.1×10⁶～1.3×10^-4
螺纹连接	1.6×10⁶～1.3×10^-4

【特点】

1、结构紧凑，重量轻，外形简洁、美观；2、该GUQ型气动高真空球阀既能适用高真空，又能适用一定的正压力下使用；由于球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。3、密封结构设计独特，改变了球阀不能满足高真空、超高真空的现状；4、开关扭矩小，配置气动执行器小，工作稳定、可靠；

【主要外形连接尺寸】单位：mm

◆ 快卸法兰连接 ( GB4982 )( 图三 )

型号	DN	D1	D	H	E	L
GUQ-10(KF)	10	12.2	30	153	104	84
GUQ-16(KF)	16	17.2	30	155	104	84
GUQ-25(KF)	25	26.2	40	163	140	114
GUQ-32(KF)	32	34.2	55	180	140	140
GUQ-40(KF)	40	41.2	55	186	140	160
GUQ-50(KF)	50	52.2	75	233	164	170

活套法兰连接 ( GB6070 )( 图二 )

型号	DN	D	Do	H	E	L	n-φc
GUQ-10(F)	10	55	40	153	105	84	4-φ6.6
GUQ-16(F)	16	60	45	155	130	84	4-φ6.6
GUQ-25(F)	25	70	55	163	165	114	4-φ6.6
GUQ-32(F)	32	90	70	180	165	140	4-φ9
GUQ-40(F)	40	100	80	186	190	160	4-φ9
GUQ-50(F)	50	110	90	233	190	170	4-φ9
GUQ-63(F)	63	130	110	272	250	195	4-φ9
GUQ-80(F)	80	145	125	351	250	203	8-φ9
GUQ-100(F)	100	165	145	370	280	280	8-φ9

螺纹连接的外形及连接尺寸 ( 图一 )

型号	DN	G	H	E	L
GUQ-10(G)	10	1/4"	153	104	68
GUQ-16(G)	16	1/2"	155	104	72
GUQ-20(G)	20	3/4"	160	104	82
GUQ-25(G)	25	1"	163	140	90
GUQ-32(G)	32	1-1/4"	180	140	112
GUQ-40(G)	40	1-1/2"	186	140	120
GUQ-50(G)	50	2"	233	164	145
GUQ-63(G)	63	2-1/2"	272	164	185
GUQ-80(G)	80	3"	351	190	210
GUQ-100(G)	100	4"	370	190	268

订货须知：

一、①气动真空球阀产品名称与型号②气动真空球阀口径③气动真空球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司气动真空球阀型号，请按气动真空球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
