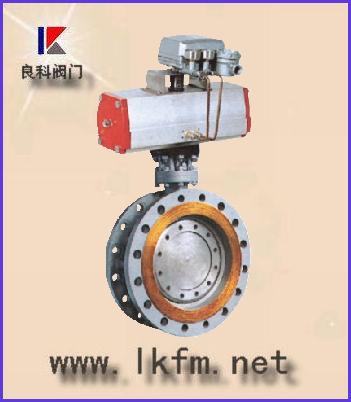

D643H气动法兰式金属硬密封蝶阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

良科阀门公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均用双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。

二、气动法兰式硬密封蝶阀主要技术参数

公称通经DN（mm)	50～2000
公称药理PN（MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

三、气动法兰式硬密封蝶阀主要零部件材料

零件名称	材料
阀体	铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	柔性石墨

四、气动法兰式硬密封蝶阀采用标准

制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92
制造标准	JB/T 8527-97
法兰标准	GB9113-2000

五、D643H-10/16/25/气动对夹式硬密封蝶阀、聚四氟密封蝶阀主要外形连接尺寸

公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L 短／长	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108／150	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112／170	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114／180	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127／190	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140／200	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140／210	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152／230	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165／250	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178／270	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190／290	950	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216／310	1190	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222／330	1255	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229／350	1305	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267／390	1340	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292／430	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318／470	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330／510	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410／550	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470/630	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

良科阀门公司订货须知：

一、①气动法兰式金属硬密封蝶阀产品名称与型号②气动法兰式金属硬密封蝶阀口径③气动法兰式金属硬密封蝶阀是否带附件以便我们的为您正确选型④气动法兰式金属硬密封蝶阀的使用压力⑤气动法兰式硬密封蝶阀的使用介质的温度。
二、若已经由设计单位选定良科阀门公司的气动法兰式金属硬密封蝶阀型号，请按气动法兰式金属硬密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
