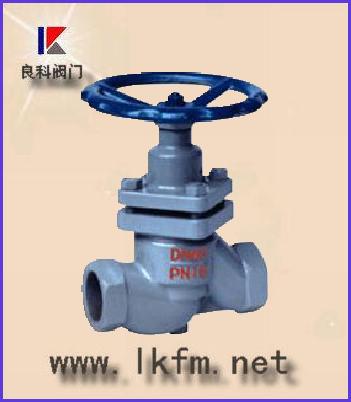

U11SM内螺纹柱塞阀

简要描述:

免费咨询:0577-57766999

发邮件给我们:liangkepv@126.com

分享到:

柱塞阀是我厂结合国内实际研制开发,它的设计与制造是为了解决普通截止阀存在的缺陷,普通截止阀上密封采用坯根填料,无法排除外泄现象,下密封由阀瓣与阀体通道平面或角度密封(金属密封),密封面因金属间的磨损而导致泄漏,且维修困难;柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。
  密封圈是科技产品,是
柱塞阀的关键零件,它由聚四氟乙烯、石墨、高弹性胶等组成,经百万次往复运动测试,仍可提供良好的密封性能。

产品名称:内螺纹柱塞阀

产品特点:良科牌内螺纹柱塞阀分非金属密封,金属密封两类,此外,外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类,其内部结构完全相同,用途一样,主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内,温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。

二、内螺纹柱塞阀主要连接、结构尺寸:


型号 公称压力
(Mpa)
 试验压力(Mpa)  工作温度
(℃)
适用介质
强度(水) 密封(水) 气密封
U41SM-1.6
U11SM-1.6
UJ11H-1.6
1.6 2.4 1.8 0.6 ≤250
蒸气、气
水、油品、煤气、天
然气、氨
碱、醋酸
铜、氨液
U41SM-2.5C 2.5 4.0 2.8 ≤300
U41SM-4.0C 4.0 6.0 4.4
零件
名称
材料
U41SM-1.6
U41SM-
2.5C
4.0C
U11SM-1.0
阀体 Ht200   WCB 碳钢
柱塞 不锈钢
阀杆
密封圈 PTFE、石墨等
手轮 HT200
DN G L L1 S H H1 D0 重量(公斤)
15 1/2" 90 14 32 120 148 80 1.8
20 3/4" 100 16 36 140 174 80 2.2
25 1" 120 18 46 165 207 100 3.0
32 11/4" 140 20 55 175 215 120 5.0
40 11/2" 170 22 65 196 246 180 8.0
50 2" 200 24 80 213 268 180 11.0
DN L D D1 D2 D6 b Z-φd H≈ H1≈ D0 重量
(公斤)
15 130 95 65 45 40 16 4-14 145 157 100 3.5
20 150 105 75 55 51 16 4-14 149 165 120 4.4
25 160 115 85 65 58 16 4-14 166 84 140 5.6
32 180 135 100 78 66 18 4-18 187 213 160 8.5
40 200 145 110 85 76 18 4-18 208 236 180 12.0
50 230 160 125 100 88 20 4-18 234 268 220 16.0
65 290 180 145 120 110 22 4-18 284 330 240 22.0
80 310 195 160 135 121 22 8-18 314 358 280 32.0
100 350 230 190 160 150 24 8-23 365 427 320 46.0
125 400 270 220 188 176 28 8-25 401 475 360 70.0
150 480 300 250 218 204 30 8-25 415 505 400 93.0
200 600 375 320 282 260 38 8-30 508 626 450 185.0
250 650 445 385 345 313 42 12-34 590 740 500 275
300 750 510 450 408 364 46 12-34 1000 1160 560 340




订货须知:
一、①
内螺纹柱塞阀产品名称与型号②内螺纹柱塞阀口径③内螺纹柱塞阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定良科阀门公司的
内螺纹柱塞阀型号,请按内螺纹柱塞阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的良科阀门公司专家为您审核把关。
