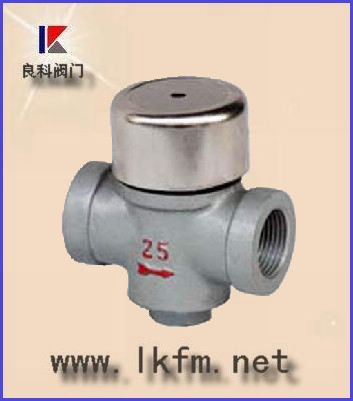

CS19H/W型圆盘式蒸汽疏水阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

圆盘式蒸汽疏水阀特点

1.体积小，重量轻，不受安装位置的限制。

2.全部材质均为不锈钢件，经久耐用，耐腐蚀。

3.在室外不怕冷冻，能耐水击，耐过热。

4.过冷度为 8 ℃ ，漏汽率小于实际排量 3% ，大背压 50% 。

5.结构简单，安装维修方便。

圆盘式蒸汽疏水阀工作原理

圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。

圆盘式蒸汽疏水阀主要性能以及零部件

部件名称	CS19W-16-40C	CS49W-16-40C
阀　体	3Cr13	3Cr13
阀盖、螺塞	2Cr13	2Cr13
阀　片	3Cr13	3Cr13
过　滤　网	304	304

部件名称	CS19H-16C-40C	CS49H-16C-40C
阀　体	WCB	WCB
阀盖、螺塞	WCB	WCB
阀　片	3Cr13	3Cr13
过　滤　网	304	304

圆盘式蒸汽疏水阀型号规格外型尺寸表

产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	高允许温度 ( ℃ )	外形尺寸
产品型号	公称通径 (mm)	连接方式	工作压力范围 (Mpa)	高允许温度 ( ℃ )	L	H	H2	W
CS49W-16-40C CS49H-16-40C	15	法兰	0.05-4.0	425	150	58	47	61
	20	法兰	0.05-4.0	425	150	58	47	61
	25	法兰	0.05-4.0	425	160	62	43	61
	32	法兰	0.05-40	425	210	78	52	79
	40	法兰	0.05-40	425	230	80	55	79
	50	法兰	0.05-40	425	230	80.5	64.5	79
	65	法兰	0.05-40	425	280	100	82	85
	80	法兰	0.05-40	425	310	118	92	110
	100	法兰	0.05-40	425	460	128	102	110
CS19W-16-40C CS19H-16-40C	15	螺纹	0.05-40	425	80	47	54	47
	20	螺纹	0.05-40	425	90	52	59	57
	25	螺纹	0.05-40	425	95	59	62	57
	32	螺纹	0.05-40	425	105	70.5	89.5	80
	40	螺纹	0.05-40	425	110	70.5	89.5	80
	50	螺纹	0.05-40	425	120	70.5	104.5	80
CS69W-16-40C CS69H-16-40C	15	承插焊	0.05-40	425	80	47	54	47
	20	承插焊	0.05-40	425	90	52	59	57
	25	承插焊	0.05-40	425	95	59	62	57
	32	承插焊	0.05-40	425	105	70.5	89.5	80
	40	承插焊	0.05-40	425	110	70.5	89.5	80
	50	承插焊	0.05-40	425	120	70.5	104.5	80

产品订货须知：
㈠圆盘式蒸汽疏水阀产品名称与型号㈡圆盘式蒸汽疏水阀公称压力㈢圆盘式蒸汽疏水阀公称通径㈣圆盘式蒸汽疏水阀连接法兰标准㈤圆盘式蒸汽疏水阀阀体材质㈥圆盘式蒸汽疏水阀额定流量系数㈦圆盘式蒸汽疏水阀工作介质㈧圆盘式蒸汽疏水阀介质温度㈨圆盘式蒸汽疏水阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司圆盘式蒸汽疏水阀型号，请按圆盘式蒸汽疏水阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
感谢您访问我们的网站【http://www.lkfm.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
