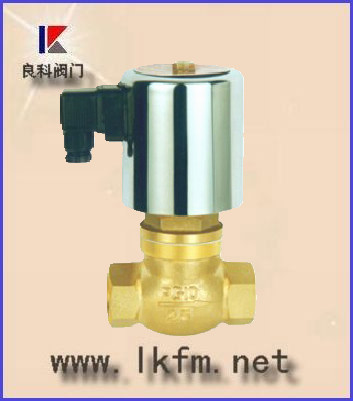

ZQDF铜系列二位二通电磁阀

简要描述：

免费咨询：0577-57766999

发邮件给我们：liangkepv@126.com

分享到：

产品介绍

ZQDF铜系列二位二通电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。
　本系列电磁阀产品可广泛应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。

结构特点
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。

结构与原理
本阀为分步动作直接先导式电磁阀，可根据断电时所处开、关状态的不同，可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。常开电磁阀，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。

技术参数：

1	高工作压力	0.8MPa
2	工作压差	0～0.8MPa
3	介质	液体气体蒸汽油 <20cst
4	介质温度	≤180℃
5	电压	AC：380V 220V 36V/50HZ DC：24V
6	绝缘等级	B级
7	电源允许波动	-15%～+10%
8	功率	50W
9	响应时间	开≤2秒关≤3秒
10	安装方式	介质流向与电磁阀箭头保持一致，线圈垂直向上，工作介质清洁无颗粒杂质。

结构规格参数：

型号	长L（mm）	高H(mm)	连接方式	材质
ZQDF-15B	86	178	G1/2" 内螺纹	不锈钢
ZQDF-20B	94	180	G3/4" 内螺纹
ZQDF-25B	105	190	G1" 内螺纹
ZQDF-32B	115	210	G11/4" 内螺纹
ZQDF-40B	130	223	G11/2" 内螺纹
ZQDF-50B	150	228	G2" 内螺纹
ZQDF-25FB	110	215	法兰4孔φ13.5孔径φ85孔距
ZQDF-32FB	125	245	法兰4孔φ17.5孔径φ100孔距
ZQDF-40FB	150	253	法兰4孔φ17.5孔径φ110孔距
ZQDF-50FB	160	268	法兰4孔φ17.5孔径φ125孔距

注：常规型密封件为聚四氟乙烯，用氟橡胶密封件订货时请在口径后加“Ｖ”

　结构示意

㈠订货须知：
   ①二位二通电磁阀型号②二位二通电磁阀公称通径③二位二通电磁阀公称压力④二位二通电磁阀工作介质⑤二位二通电磁阀工作压差⑥二位二通电磁阀阀介质温度⑦二位二通电磁阀电源电压及频率⑧二位二通电磁阀介质粘度。
                             +22
㈡电磁阀正常工作时的电压为220V     V 如超过此范围，请订货时注明电压波动量。其它规
　　　　　　　　　　　　　　　 -15
格电源电压可做特殊订货。

㈢阀门的开通时间达12小时以上，请选用常开式电磁阀。当使用环境周围有易燃易爆品，请选用防爆型电磁阀。

㈣当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。

㈤特殊订货：
　①如您选购氟橡胶膜片（Viton）则在订单中注明V，其介质量高温度可达到130℃；如您选购三元乙丙胶膜片（EPDM）则注明E，其介质高温度可达到110℃。
　②需要法兰连接可在订货时说明。
