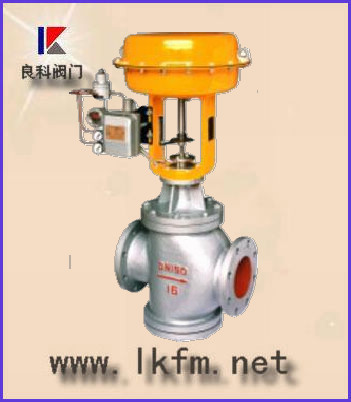

气动薄膜直通单座调节阀

SZXP型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

气动薄膜直通单座调节阀系列产品的标准型气动薄膜直通单座调节阀、调节切断型气动薄膜直通单座调节阀、波纹管密封型气动薄膜直通单座调节阀、夹套保温型气动薄膜直通单座调节阀等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

【气动薄膜直通单座调节阀主要零件材料】

主要零件材料：
　阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
　阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
　软密封阀芯：增强聚四氟乙烯
　填料：聚四氟乙烯，柔性石墨
　波纹管：1Cr18Ni9Ti
　垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
　膜盖：A3
　波纹膜片：丁晴橡胶夹增强涤纶织物
　弹簧：60SIMN
　阀杆、推杆：2Cr13、1Cr18Ni9Ti
　衬套：2Cr13

【气动薄膜直通单座调节阀主要技术参数】

公称通径DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
额定流量系数 KV	直线	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
额定行程L（mm）		16						25				40				60
膜片有效面积Ae（cm2）		280						400				600				1000
信号范围Pr(KPa)		20~100、40~200
气源压力Ps(MPa)		0.14~0.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量		硬阀座：IV级（10^-4阀额定容量）软阀座：VI级
公称压力PN（MPa）		1.0、1.6、4.0、6.4
工作温度t（℃）	常温型	-20~200、-40~240、-60~250
	散热型	-40~450、-60~450
	高温型	450~560
	低温型	-60~-100、-100~-200、-200~-250

产品订货须知：
㈠气动薄膜直通单座调节阀产品名称与型号㈡气动薄膜直通单座调节阀公称压力㈢气动薄膜直通单座调节阀公称通径㈣气动薄膜直通单座调节阀连接法兰标准㈤气动薄膜直通单座调节阀阀体材质㈥气动薄膜直通单座调节阀额定流量系数㈦气动薄膜直通单座调节阀工作介质㈧气动薄膜直通单座调节阀介质温度㈨气动薄膜直通单座调节阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司气动薄膜直通单座调节阀型号，请按气动薄膜直通单座调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
