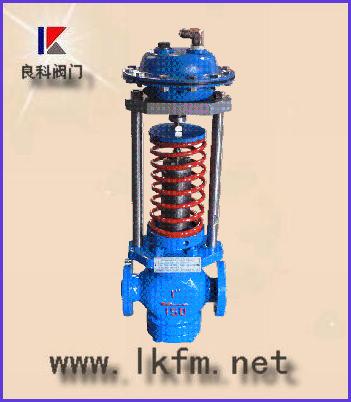

自力式压力调节阀系列产品有单座（RZZYP）、套筒（RZZYM）、双（RZZYN）、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

【自力式压力调节阀主要零件材料】

阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
　阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
　阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
　阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
　膜盖：A3、A3钢涂四氟乙烯不锈钢
　填料：丁腈、乙炳、氟、耐油橡胶
【自力式压力调节阀主要技术参数】

公称通径DN(mm)		20	25	32		40		50	65	80		100		125		150		200		250		300
额定流量系数（KV）		7	11	20		30		48	75	120		190		300		480		760		1100		1750
额定行程（mm）		8		10				14	20			25		40				50		60		70
公称压力PN(Mpa)		1.6、4.0、6.4
压力调节范围（MP a）		15～50 40～80 60～100 80～140 120～180 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 880～1000 980～1500 1000～2500
流量特性（℃）		快开
调节精度（％）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（1/h）	单座：≤10ˉ4阀额定容量（IV级）；双座、套筒：≤5×10ˉ3阀额定容量（II级）
	软密封（m1/h）	0.15			0.30		0.45		0.60		0.90		1.7		4.0		6.75		11.10		16.0
减压比	大	10
	小	1.25

产品订货须知：
㈠自力式调节阀（压差阀）产品名称与型号㈡自力式调节阀（压差阀）公称压力㈢自力式调节阀（压差阀）公称通径㈣自力式调节阀（压差阀）连接法兰标准㈤自力式调节阀（压差阀）阀体材质㈥自力式调节阀（压差阀）额定流量系数㈦自力式调节阀（压差阀）工作介质㈧自力式调节阀（压差阀）介质温度㈨自力式调节阀是否带附件以便为您正确选型.

二、若已经由设计单位选定良科阀门公司自力式调节阀（压差阀）型号，请按自力式调节阀（压差阀）型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的良科阀门公司专家为您审核把关。
