Q341F型蜗轮浮动法兰球阀

简要描述:

免费咨询:0577-57766999

发邮件给我们:liangkepv@126.com

分享到:

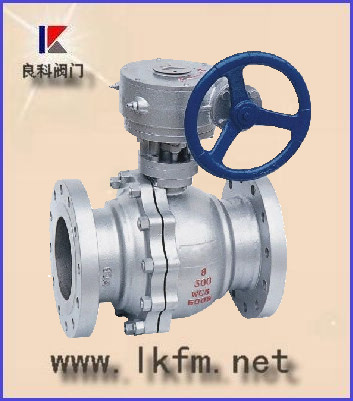

Q341F蜗轮浮动法兰球阀



概述:

球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
  在各种阀门中,
球阀的流动阻力小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。

球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀截止阀比较、球阀体积小、重量轻,便于管道安装。
蜗轮浮动法兰球阀主要零件材料:
序号
NO
零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片

柔性石墨+不锈钢

B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE
蜗轮浮动法兰球阀技术规范:
设计依据 国标系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592
ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
试验和检验 GB/T9092 AP16D AP1598
蜗轮浮动法兰球阀主要外形尺寸:
公称通径 15 20 25 40 50 65 80 100 125 150 200
d1 13 19 25 38 64 64 76 102 127 152 203
L 108 117 127 165 191 191 203 229 356 394 457
H 59 63 75 95 142 142 152 178 252 272 342
W 130 130 160 230 400 400 400 650 1050 1050 1410
Wt(kg) 2.5 3 5 7 15 19 19 33 58 93 160

订货须知:
一、①蜗轮浮动法兰球阀产品名称与型号②蜗轮浮动法兰球阀口径③蜗轮浮动法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定蜗轮浮动法兰球阀型号,请按蜗轮浮动法兰球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们良科阀门专家为您审核把关。
